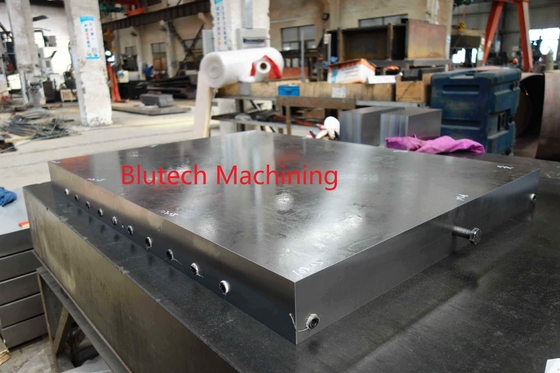

+/-0.1mmアルミニウム プラテン、CCL PCBの熱する冷却の熱い出版物のプラテン
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 銅に覆われた薄板になること（CCL）、プリント基板（PCB）の暖房/冷却の熱い出版物のプラテン | 未加工鋼鉄: | S355JR;Q355B |
|---|---|---|---|
| 熱いプラテンのタイプ: | 細長い穴をつけられ、溶接される;ねじプラグ | 熱すること: | 熱オイル;蒸気 |
| サイズ: | 1350*2300*55mm;1500*1500*45mm | 表面の仕上げおよび荒さ: | CNCの0.8/1.6粉砕およびRA |
| Chromeの表面の堅いめっきおよびポーランド語: | 0.01mm-0.03mm;RA 0.4へのPolishinig | 深い穴dia.および許容: | 28mm;2mmの内の1側面の鋭いですか中間の接合箇所の許容 |
| 深い穴の訓練: | CNCの深い穴の訓練 | 次元の仕上げおよび許容: | CNCの機械化および許容+/-0.2mm |
| 平坦: | 0.05mm | Parallizm: | 0.05mm |
| 油圧テスト: | 10のMpaの保留時間20のmunites | 蒸気のテスト: | 3つのc程度内の180のc程度の許容 |
| 適当な企業: | 複数の日光の銅の覆われた薄板になること（CCL）、プリント基板（PCB）の油圧熱い出版物 | ||
| ハイライト: | 0.1mm CCLのアルミニウム プラテン,CCLのアルミニウム プラテン,PCBの熱い出版物のプラテン |
||
生産の名前: 銅に覆われた薄板になること（CCL）、プリント基板（PCB）の暖房/冷却の熱い出版物のプラテン
指定
|
材料
|
S355JR |
|
プロダクト サイズ
|
8'で4つ |
|
入口および出口
|
1つの入口および1つの出口 |
|
厚さの許容
|
+/-0.1mm
|
|
深い穴の直径
|
28mm
|
|
熱すること
|
蒸気;熱オイル
|
|
両端からの深い穴の訓練
|
中間の許容+/-1mm
|
|
暖房温度
|
180のc程度
|
|
温度の均等性
|
+/-2 c-grees |
|
働き圧力
|
25 kg/cm2
|
主な特長:
私達は穴を含むあなたのサイズに従って熱いプラテンを、設計してもいい（2でおよび2-out、4でおよび4-out、6でおよび6-out…等）
1. 熱キャリア:熱オイル;蒸気;冷水
2. 鋼鉄材料:S355JR
3. 表面の許容の平行:0.01mmの全表面
4. 滑らかさの正確さRA 0.8よりより少なく
5. 厚さの許容:+ 0.2mm
同じような要求があったら私達にあなたの照会を送りなさい:blutechmachining@163.comの連絡窓口:ブルースの歌
蒸気暖房のプラテンはいろいろな種類の油圧熱い出版物のためにそしてplsの下で親切に適当普及した設計を見つけるためにである:
タイプA;
タイプB:
タイプC;
タイプD;
タイプE;
より多くの映像:
プリント基板のための冷却のプラテン
3D点検
厚さの許容点検

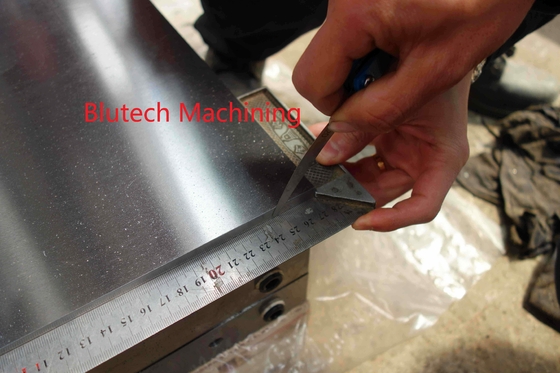

Sqaurenessの点検
点検に穴をあける穴
平坦の点検
